Panduan Pompa Sentrifugal Aliran Tinggi: Jenis, Ukuran, dan Tugas Proses Kimia

Jika Anda pernah mengukur jalur transfer untuk tangki budidaya besar atau menyaksikan putaran sirkulasi bermasalah karena pompa dipilih berdasarkan head saja, Anda sudah tahu bahwa “aliran tinggi” adalah istilah yang relatif. Dalam pekerjaan pompa sentrifugal, biasanya berarti titik kerja dimana volume lebih penting daripada tekanan. Pompa dapat memindahkan air pendingin, cairan proses kimia, air garam, atau produk dengan viskositas rendah melalui jaringan pipa yang luas, dan impeller serta casing disusun untuk mengalirkan volume tersebut secara efisien. Di Jiangsu Feixiang Pump Manufacturing Co., Ltd., pekerjaan kami sehari-hari dengan pabrik kimia dan pengguna proses telah mengajarkan kami bahwa pompa sentrifugal aliran tinggi terbaik jarang yang terbesar di lembar data; itu adalah salah satu yang cocok dengan kurva sistem, fluida, dan realitas pemeliharaan.

Apa Arti “Aliran Tinggi” bagi Pompa Sentrifugal

Laju aliran adalah volume yang dihasilkan pompa per satuan waktu, sedangkan head adalah energi yang ditambahkan per satuan berat cairan. Pompa sentrifugal aliran tinggi berada di sisi kanan kurva kinerjanya: volume besar, sering kali headnya kecil. Itulah sebabnya pompa ini biasanya menggunakan impeler gantung satu tahap, volute yang lebar, serta saluran hisap dan pelepasan yang banyak. Kecepatan spesifik meningkat seiring dengan peningkatan aliran relatif terhadap head, menggerakkan desain menuju impeler aliran campuran dan aliran aksial ketika kebutuhan head sangat rendah dan kebutuhan volume sangat tinggi.

Penting untuk tidak mengacaukan aliran tinggi dengan tekanan tinggi. Sebuah pompa bisa berukuran besar dalam ukuran bingkai tetapi masih hanya menghasilkan beberapa bar head. Sebaliknya, pompa multistage dapat menghasilkan tekanan tinggi dengan aliran yang relatif kecil. Pertanyaan praktisnya adalah di mana kurva sistem memotong kurva pompa, dan apakah pompa yang dipilih beroperasi mendekati titik efisiensi terbaiknya. Untuk cairan dengan viskositas rendah seperti air, pelarut, dan banyak aliran kimia, pompa sentrifugal adalah pilihan yang tepat karena dapat mengalirkan volume tinggi dengan konstruksi yang relatif sederhana.

Konfigurasi Umum Pompa Sentrifugal Aliran Tinggi

Tugas aliran tinggi dipenuhi oleh beberapa pengaturan pompa, dan pilihan yang tepat bergantung pada head, tata letak, fluida, dan seberapa sering unit akan bekerja. Pompa proses satu tahap horizontal sering kali menjadi pilihan pertama untuk pemindahan umum karena mudah diakses dan dirawat. Pompa vertikal menghemat ruang lantai dan menjaga jalur hisap pendek di bak penampungan atau lubang sirkulasi. Pompa aliran aksial mengambil ide aliran tinggi lebih jauh, menggunakan impeler bergaya baling-baling untuk volume sangat besar dengan head rendah. Unit multistage berperan ketika aliran yang sama harus dialirkan pada tekanan yang lebih tinggi, meskipun casing menjadi lebih panjang dan lebih kompleks.

Dalam servis kimia, pompa juga harus memperhatikan material dan penyegelan. Pompa proses kimia standar dapat disuplai dari besi tuang, baja tahan karat, atau paduan lainnya, dengan segel mekanis yang disesuaikan dengan cairan. Pompa berlapis atau tahan korosi mungkin diperlukan untuk larutan asam, basa, dan garam. Untuk tugas sirkulasi yang sangat besar, seperti loop evaporasi dan kristalisasi, desain aliran aksial bisa lebih efisien daripada memaksa pompa sentrifugal aliran tinggi beroperasi jauh dari titik terbaiknya. Kami diskusi kinerja pompa aliran aksial mencakup trade-off itu secara lebih rinci.

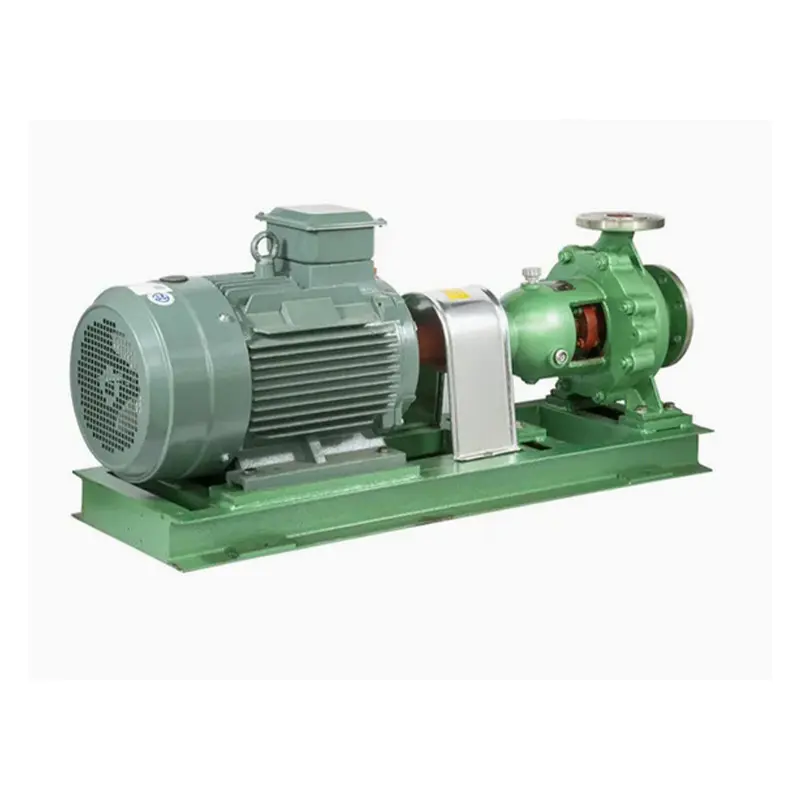

Pompa Sentrifugal Kimia Horisontal Tipe IH Untuk cairan korosif seperti air tanpa padatan, pompa ISO2858 satu tahap ini menawarkan aliran dan rentang head yang luas untuk tugas proses kimia. Lihat Produk →

Perbandingan cepat gaya pompa aliran tinggi

Dimana Pompa Sentrifugal Aliran Tinggi Cocok di Pabrik Proses

Pompa sentrifugal aliran tinggi muncul di lebih banyak tempat daripada yang diperkirakan banyak orang. Mereka menangani air pendingin dan air servis, memindahkan produk antar tangki, scrubber umpan, mensirkulasikan air garam atau cairan termal, dan mendukung sistem jaket reaktor. Di pabrik kimia, jenis pompa yang sama dapat digunakan untuk larutan encer, pelarut, dan cairan dengan viskositas rendah lainnya, asalkan bahan yang dibasahi dan segelnya kompatibel. Ketika aliran mengandung padatan atau gas, gambarannya berubah, dan desain yang berbeda atau instalasi yang dimodifikasi mungkin diperlukan.

Salah satu perbedaan yang berguna adalah antara transfer dan sirkulasi. Pompa transfer biasanya memiliki siklus hidup dan mati yang ditentukan dan mungkin memerlukan kemampuan pemancing otomatis atau pengisapan. Pompa sirkulasi bekerja dalam jangka waktu lama, sehingga efisiensi dan pengoperasian yang stabil di dekat titik efisiensi terbaik lebih penting. Sirkuit evaporasi dan kristalisasi adalah contoh yang baik: pompa harus memindahkan sejumlah besar cairan dengan head yang tersedia rendah, dan pemilihan yang salah dapat menyebabkan kavitasi, getaran, atau penarikan daya yang tidak perlu. Inilah salah satu alasan mengapa rangkaian pompa kami mencakup sentrifugal proses dan pompa aliran aksial kimia untuk sirkulasi volume tinggi.

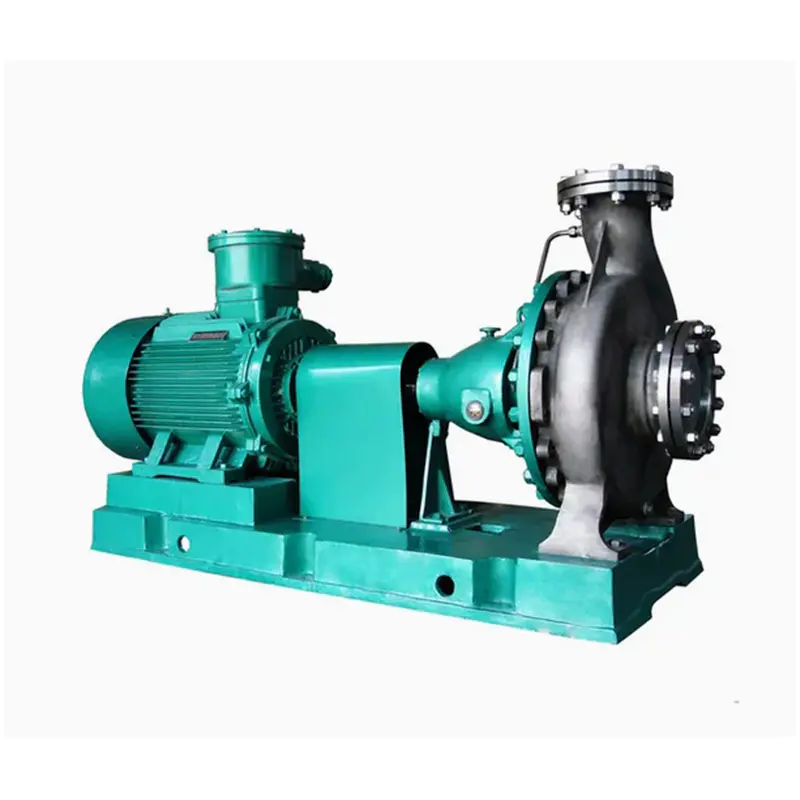

Pompa Proses Kimia Standar CZ Pompa proses kimia bukaan belakang untuk cairan korosif atau suhu tinggi, dengan aliran hingga 1500 m³/jam dan perawatan tanpa membuka pipa. Lihat Produk →

Daftar Periksa Ukuran dan Pemilihan

Pemilihan yang andal dimulai dengan data, bukan ukuran bingkai. Tuliskan aliran normal dan maksimum, head yang diperlukan, sifat fluida, dan suhu pengoperasian sebelum melihat kurva. Kemudian periksa sisi hisapnya dengan hati-hati. Banyak pompa aliran tinggi yang disalahkan atas kavitasi ketika masalah sebenarnya adalah tidak tersedianya head hisap positif bersih, saluran hisap yang panjang, atau siku yang ditempatkan dengan buruk. Pemeriksaan berikut adalah titik awal praktis.

1. Titik tugas: Konfirmasikan aliran desain dan head, ditambah margin kapasitas di masa depan. Hindari menambahkan margin sewenang-wenang yang mendorong pompa jauh ke kanan kurvanya.
2. Data cairan: Catat viskositas, kepadatan, kandungan padatan, gas terlarut, korosifitas, dan suhu. Ini menentukan jenis pompa, bahan, dan pengaturan segel.
3. Margin NPSH: Bandingkan NPSH yang tersedia dengan NPSH yang diperlukan pada seluruh rentang aliran, tidak hanya pada titik desain.
4. Bahan dan segel: Cocokkan bagian yang dibasahi dengan cairan dan pilih rencana seal flush yang dapat dipertahankan di lapangan.
5. Pengemudi dan kontrol: Periksa ukuran motor, metode start, pengoperasian kecepatan variabel, dan pengaruh perubahan kecepatan pada aliran dan head.
6. Tata Letak: Jaga agar pipa hisap tetap pendek dan langsung, sediakan perendaman yang memadai, dan berikan ruang untuk akses pemeliharaan.

Menanyakan bagaimana pompa akan dioperasikan juga membantu. Unit yang berjalan dengan kecepatan penuh selama bertahun-tahun memiliki prioritas yang berbeda dengan unit yang sering dibatasi atau diganti. Jika sistem memerlukan rentang aliran yang luas, kontrol kecepatan variabel mungkin lebih berguna daripada trim impeler yang lebih besar. Jika cairan bersifat korosif, konstruksi berlapis atau tahan karat mungkin memerlukan biaya lebih mahal tetapi mengurangi waktu henti. Tujuannya bukan untuk menemukan angka aliran tertinggi; itu adalah menemukan pompa yang tetap berada di dalam jendela operasi yang sehat.

Catatan Pemasangan, Pengoperasian, dan Perawatan

Pompa sentrifugal aliran tinggi menghargai pemasangan yang baik. Grouting pelat dasar, penyelarasan poros, dan dukungan perpipaan penting karena volume aliran yang besar dapat menghasilkan gaya reaksi yang nyata. Pipa hisap harus bebas dari titik tinggi dimana udara dapat terkumpul, dan pompa tidak boleh dikeringkan kecuali jika dirancang khusus untuk tugas tersebut. Selama commissioning, periksa putaran, kebocoran segel, getaran, dan arus motor pada titik pengoperasian sebenarnya. Pompa yang berisik atau bergetar saat dinyalakan mungkin mengalami kavitasi, tidak sejajar, atau bekerja jauh dari aliran desainnya.

Dalam pengoperasian sehari-hari, perhatikan tekanan hisap, tekanan pelepasan, indikasi aliran, dan suhu bantalan. Hilangnya aliran secara bertahap mungkin disebabkan oleh keausan impeler, saringan hisap yang tersumbat sebagian, atau perubahan dalam proses. Kegagalan segel mekanis sering kali disebabkan oleh proses kering, aliran pembilasan yang buruk, atau ketidaksejajaran, bukan pada segel itu sendiri. Simpan ring dan gasket cadangan untuk unit-unit penting, dan catat kurva pompa saat commissioning sehingga perubahan kinerja di masa mendatang dapat dinilai berdasarkan data dasar yang diketahui. Untuk tugas-tugas bersuhu tinggi atau korosif, jadwal pemeliharaan preventif berdasarkan kondisi seal dan tren getaran biasanya lebih berguna daripada interval overhaul yang tetap.

Pompa Aliran Aksial Vertikal untuk Tugas Volume Tinggi Pompa aliran aksial vertikal untuk tugas volume tinggi dan head rendah; orientasi hemat ruang sesuai dengan irigasi, pengendalian banjir, pengolahan air limbah, dan instalasi terbatas. Lihat Produk →

Bekerja dengan Produsen Pompa pada Tugas Aliran Tinggi

Jiangsu Feixiang Pump Manufacturing Co., Ltd. telah membangun pompa kimia sejak tahun 1980-an, dan rangkaian produk kami meliputi pompa proses kimia, pompa tahan korosi, pompa suhu tinggi, pompa aliran aksial, pompa self-priming, dan peralatan terkait. Keluasan tersebut berguna ketika tugas aliran tinggi tumpang tindih dengan kompatibilitas bahan kimia atau suhu tinggi, karena percakapan dapat beralih dari “pompa mana yang terbesar” ke “kombinasi hidraulik dan material mana yang sesuai dengan saluran ini.” Kelompok pompa proses CZ, HJ, IH, dan ZA kami melayani berbagai bagian peta tersebut, sementara pompa aliran aksial dan sirkulasi vertikal mencakup aplikasi volume besar dan head rendah.

Jika Anda merencanakan pemasangan baru atau mengganti pompa yang tidak pernah berfungsi dengan baik, kirimkan kepada kami aliran, head, data fluida, suhu, dan sketsa sederhana tata letak perpipaan. Kami dapat meninjau tugas tersebut bersama Anda dan merekomendasikan konfigurasi praktis. Tujuannya adalah pompa sentrifugal aliran tinggi yang melakukan tugasnya dengan tenang, efisien, dan dengan perawatan yang benar-benar dapat ditangani oleh tim Anda.
