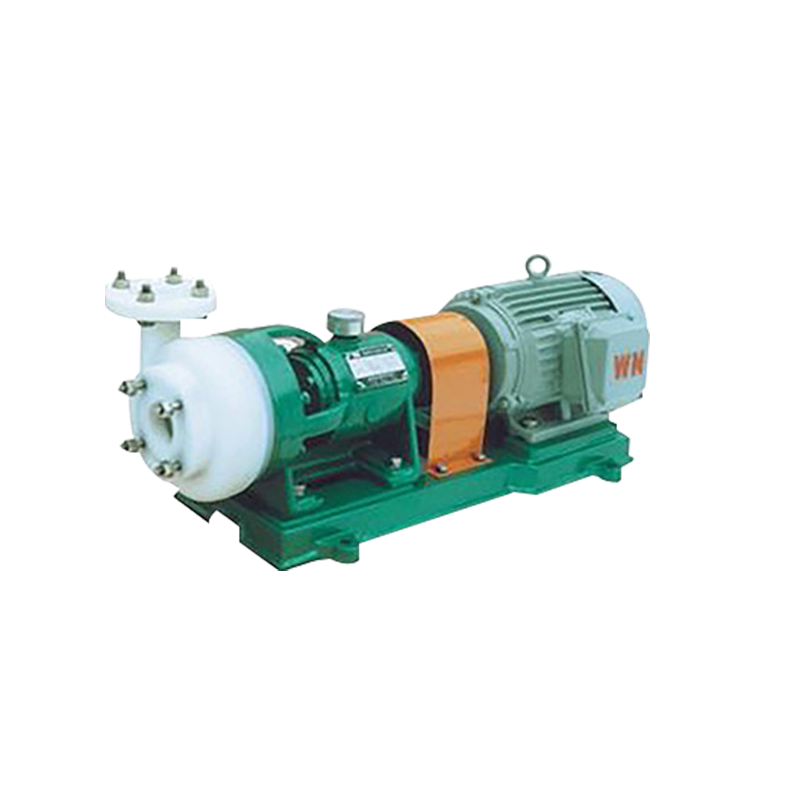

FSB Fluoroalloy Centrifugal Pump Produsen, Pabrik - Jiangsu Feixiang Pump Manufacturing Co., Ltd.

FSB Tabel Parameter Kinerja Paduan Fluoroplastik FSB

Spesifikasi dan Model	Laju aliran (M3/H)	Kepala (m)	Diameter hisap (mm)	Meludahkan (mm)	Kekuatan (KW)	Kecepatan rotasi (r/mnt)	Tinggi hisap (m)	Efisiensi%
25FSB-10L	1.5	10	25	20	2.2	2900	6	29
25FSB-18L	3.6	18	25	20	2.2	2900	6	27
40FSB-15L	10	15	40	32	3	2900	6	40
40FSB-20L	10	20	40	32	3	2900	6	42
40FSB-30L	10	30	40	32	3	2900	6	38
40FSB-40L	10	40	40	32	4	2900	5.5	35
40FSB-50L	10	50	40	32	5.5	2900	5	33
50FSB-20L	15	20	50	40	4	2900	6	51
50FSB-25L	15	25	50	40	4	2900	6	49
50FSB-30L	15	30	50	40	4	2900	6	44.5
50FSB-40L	15	40	50	32	5.5	2900	5.5	35
50FSB-50L	15	50	50	32	7.5	2900	5.5	33
65FSB-32L	29	32	65	50	5.5	2900	6	57
65FSB-40L	29	40	65	40	7.5	2900	5.5	53
65FSB-50L	29	50	65	40	11	2900	5.5	46
80FSB-20L	50	20	80	65	7.5	2900	6	69
80FSB-30L	50	30	80	65	7.5	2900	5.5	64
80FSB-34L	50	34	80	65	11	2900	5.5	64
80FSB-38L	50	38	80	50	11	2900	5.5	60
80FSB-50L	50	50	80	50	15	2900	6	53
80FSB-80L	50	80	80	50	22	2900	5.5	36
100FSB-32L	100	32	100	80	18.5	2900	5.5	70
100FSB-40L	100	40	100	80	22	2900	5.5	70
100FSB-50L	100	50	100	65	30	2900	5.5	62
125FSB-32L	200	32	125	80	30	2900	5.5	72
125FSB-50L	200	50	125	100	45	2900	5.5	64
150FSB-32L	200	32	150	100	30	1450	6	77
150FSB-50L	200	50	150	100	55	1450	5	75
200FSB-32L	400	32	200	150	55	1450	3	81
200FSB-50L	400	50	200	150	75	1450	3	79

Paduan Fluoroplastik FSB adalah bahan yang tahan korosi positif di dunia saat ini. Perusahaan kami menggunakan bahan ini untuk memproduksi pompa sentrifugal paduan fluoroplastik FSB dan FSB-D, yang memiliki ketahanan korosi yang sangat kuat, kekuatan mekanik yang tinggi, tidak ada penuaan, dan tidak mengurai racun dan dapat mengangkut asam, alkalis, oksidan, dan media yang sangat korosif lainnya dari konsentrasi apa pun, sehingga digunakan secara luas, secara chemical, farmasi, farmasi, farmasi, farmasi, yang digunakan secara luas, digunakan secara luas, digunakan secara luas, digunakan secara luas, digunakan secara luas, digunakan secara luas, digunakan dalam bahan kimia yang digunakan secara luas, digunakan secara luas, digunakan secara luas, digunakan secara luas, digunakan secara luas, digunakan secara chemical, digunakan secara luas, digunakan secara chemical, digunakan secara chemical, yang digunakan secara luas, digunakan secara luas, digunakan secara luas, digunakan secara luas. Pembuatan kertas, elektroplating, makanan dan industri lainnya.

Penggunaan, Instalasi, dan Tindakan Pompa FSB

1. Pompa dan motor harus diperiksa sebelum pemasangan. Semua bagian harus utuh dan seharusnya tidak ada puing di pompa.
2. Tempatkan pompa dalam posisi horizontal, sambungkan pipa masuk dan outlet, dan nyalakan catu daya. Kemudian putar kopling dengan tangan. Periksa apakah ada gesekan. Jika rotasi mudah dan bahkan, instalasi selesai.
3. Baja pompa paduan plastik lebih buruk daripada logam, sehingga berat pipa tidak dapat secara langsung ditekan pada bodi pompa. Jalur saluran masuk dan outlet harus didukung oleh tanda kurung tambahan. Pompa dengan lift tinggi juga harus dilengkapi dengan katup periksa di outlet untuk mencegah perubahan mendadak. Shutdown Water Hammer Damage.
4. Semua sambungan harus disegel untuk mencegah kebocoran udara dan cairan dari mempengaruhi kinerja pompa.
5. Jika ada getaran atau suara abnormal yang ditemukan selama operasi, mesin harus segera dihentikan untuk memeriksa penyebabnya. Mesin hanya dapat bekerja setelah masalah telah dieliminasi.

Pompa ini semuanya dirancang dan dioptimalkan menggunakan komputer. Perusahaan ini memiliki dukungan teknis yang kuat, pengalaman produksi yang kaya, dan metode pengujian lengkap untuk memastikan kualitas produk yang stabil dan andal.

Memulai dan berhenti
1. Isi pompa air dengan cairan yang cukup (prima cairan).
2. Periksa apakah level oli di ruang minyak braket berada dalam kisaran yang ditentukan.
3. Periksa arah berjalan motor. Sesuaikan tanda rotasi pompa.
4. Tutup katup outlet dan ayam pengukur tekanan.
5. Mulai motor. Buka ayam pengukur tekanan. Perlahan buka katup outlet. Saat tekanan
6. Selama penutupan penting, tutup katup outlet air dan kemudian potong catu daya.
Ketika pointer dari meter paksa menunjuk ke posisi yang diperlukan, berhenti menyesuaikan ukuran katup outlet air.

Arti model pompa sentrifugal paduan fluoroplastik
50FSB-30DL
50 mewakili diameter port hisap (mm)
FS menyatakan bahwa bahan bagian yang bersentuhan dengan medium adalah fluoroplastik
B adalah singkatan dari single-stage single-gir
30 mewakili kepala (m)
D adalah singkatan dari Jenis Koneksi Braket Pendek
L adalah singkatan dari poros koneksi (dengan pelat bawah)
Fitur Produk Pompa Sentrifugal Paduan Fluoroplastik:

Pompa paduan fluoroplastik tipe FSB terdiri dari badan pompa, impeller, penutup, segel, braket, poros pompa, kopling, baut pengangkat, mur, pelat dasar, dll.

1. Bodi Pompa: Satu cincin flensa baja yang tertanam di bagian kiri dan kanan bagian yang dicetak menjadi paduan plastik. Ini memiliki keunggulan struktur yang ringkas dan masuk akal, ketahanan korosi yang kuat, kinerja penyegelan yang ketat dan andal, operasi yang stabil, kebisingan rendah, kekuatan mekanik tinggi, tanpa penuaan, tanpa dekomposisi toksin, pemeliharaan yang nyaman, jalur aliran yang halus, efisiensi tinggi, dan penghematan energi.

2. Sepotong baja tahan karat (1CR18NI9TI) tertanam di sisi kanan kelenjar dan terbuat dari paduan plastik.

3. Impeller: Metode koneksi poros diadopsi. Poros logam diproses dari bulat baja berkualitas tinggi dan kemudian dibungkus dengan fluoroplastik dan ditekan pada suhu tinggi untuk membuat impeller dan poros logam terintegrasi dengan kuat untuk memastikan bahwa akar poros dan bagian belakang impeller dapat menahan torsi selama rotasi-tenaga, sehingga bagian aliran medium terbuat dari aloy plastik.

4. Segel Mekanik: Ini mengadopsi tipe WB2 dan tipe ST yang dapat disesuaikan dengan teknologi segel mekanik-end yang tidak memerlukan air pendingin. Itu terbuat dari silikon karbida, keramik alumina dengan kemurnian tinggi, diisi dengan ptfe, grafit dan bahan lainnya.

Pembongkaran dan pemasangan pompa FSB

Pompa Pembongkaran

1. Pompa dan motor terhubung dengan kopling cakar. Saat membongkar, longgarkan keempat baut yang menghubungkan antara braket dan alas untuk melepaskan pompa dari motor.

2. Longgarkan baut penghubung pada penutup belakang bodi pompa. Gunakan pegangan kayu untuk mengetuk tubuh pompa untuk melepaskannya dengan ringan.

3. Longgarkan baut pengangkat dalam kopling yang menghubungkan poros impeller ke poros pompa melalui lancip morse.

4. Longgarkan segel mekanis bergerak! Tanpa memperbaiki sekrup, gunakan palu kayu untuk menabrak baut gantung dengan ringan di tengah kopling. Longgarkan lancip morse poros impeller dan poros pompa dan tarik keluar impeller, penutup belakang, dan cincin bergerak segel. Longgarkan penutup belakang. Lepaskan sekrup kelenjar atas dan hancurkan.

5. Longgarkan sekrup kelenjar kiri dan kanan poros pompa. Keluarkan poros pompa, dan bantalan, dan bersihkan ruang oli braket.
